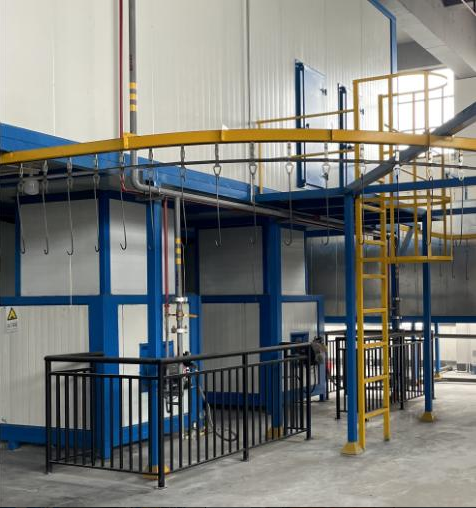

Energiespuerend Bréckenhärtungsuewen mat waarmer Loftzirkulatioun fir Pulverbeschichtungsapplikatiounen
| Konturdimensioun | Härtungsuewen (Dräi Reesen) | L45000mm * B3000mm * H5400mm (Iwwerhief H2500) |
| Uewen (Zwee-Pass) | L 35000 mm * B 2000 mm * H 5400 mm (Iwwerhief H2500) | |
| Uewenkierper | Rahmenstruktur; Déckt = 125 mm; (100k héichwäerteg Steenwoll) Bannenzegt Plack: δ 0,8 galvaniséiert Plack, baussenzegt Plack: δ 0,7 galvaniséiert Plack sprëtzen, | |
| De Kierper vum Uewen spléckt a brécht | Aluminiumsilikat-Baumwollkarton; Déckt = 20 mm; (Kapazitéit: 150 kg / m3) | |
| Bordure | Äusseren Rand: δ 1,5 beschichtete Stahlblech, bannenzegen Rand: δ 1,0 Stahlblech | |
| Ënnerstëtzungsrahmen fir den Uewen | Q235A; □ 100 * 100 Quadratduerchgang | |
| Härtungsuewen | 500.000 kcal * 2 Sätz | Hëtztquell: Pipeline Ran Gas |
| Uewen | 500.000 kcal * 1 Stéck | Hëtztquell: Pipeline Ran Gas |
| Kierper vun der Wärmetauschkammer | Extern: δ 1.0 galvaniséiert Plack Bannendran: δ 1,5 Edelstahlplackenschweißen Basisrahmen: Q235A; □ 100 * 100 Quadratduerchschnëtt Déi bannenzeg Auskleidung ass mat enger δ 4.0 décker, héichtemperaturbeständeger 304 Edelstahlplack geschweesst | |
| Hëtztquell | Gas op der Pipeline am Dag | |

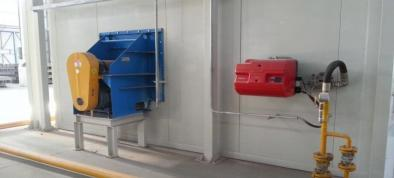

| De Verbrennungsmotor | Liya Strooss oder Schwaarz: RS34 | |
| Loftzoulafkanal (Wärmeisolatioun) | Loftzoulafkanal: = 1,2±0,04 mm galvaniséiert Plack | |
| Réckluftkanal (Wärmeisolatioun) | Récklafkanal: =1,2 mm ± 0,04 galvaniséiert Plack | |
| Zirkulierenden Ventilator (100mm Wärmeisolatiounsbatong) | 4-72-6 # Wärmeisolatiounsventilator | |
| Härtungsuewen | Guang Ming oder Fei Lian: 7,5 kW * 2 Sätz; Wanddrock P=1053Pa; Loftvolumen Q: 15976m3/h | |
| Uewen | Hongsheng oder Fei Lian: 7.5kw * 1 Set; Wanddrock P=1053Pa; Loftvolumen Q: 15976m3/h | |
| Zirkulierend Lofttrog | =1,2 mm ± 0,04 galvaniséiert Stolplack | |
| Dämpfer astellen | Galvaniséiert Plack; = 1,2±0,04mm | |
| Zougangsdier | Steenwollfaarweg Stolplack; Déckt = 100 mm | |
| Ënnerhaltsplattform | Q235A;□60*40 | |
| Ofdeckung vum Ofgas vum Uewen | Galvaniséiert Blech; | |
| Ausrüstung fir d'Behandlung vun Ofgaser fir den Uewen (1 Set) | Behandlung vun Ëmweltschutzausrüstung am Geschäftsberäich | |
| Kontrollbox fir elektresch Apparater (Kontrollkëscht) | Konstant Temperaturkontroll, garantéiert datt déiselwecht iewescht, mëttler an ënnescht Temperatur vum Werkstéck an ± 5 ℃ ass; Héichtemperaturalarm, Abschaltfunktioun bei ultrahéijer Temperatur 1 Punkt fir d'Temperaturkontroll an 2 Punkte ginn ugewisen. | |
| 350×150 | 350×150 | |||
| Duebelsäiteg minimal geformt bannenzeg Dimensiounen | mm | 150 | 150 | 150 |
| Minimalradius vum Krees | mm | 1.2 | 1.2 | 1.2 |
| Schnellst kontinuéierlech Béigeschwindegkeet | S | 0,5/Knéi | 0,5/Messer | 0,5/Messer |
| Distanz tëscht ieweschten an ënneschten Tool | mm | 180 | 180 | 180 |
| Biegewénkel | o | 0-360° | 0-360° | 0-360° |
| Maximal Materialdicke | mm | Aluminiumplack: 2.0 Kuelestol: 1,5 Edelstahl: 1,2 | Aluminiumplack: 2.0 Kuelestol: 1,5 Edelstahl: 1,2 | Aluminiumplack: 2.0 Kuelestol: 1,5 Edelstahl: 1,2 |
| CNC-Kontrollsystem | SMAC Star 300 | SMAC Star300 | SMAC Star 300 | |
| Betribssystemer | OS | Win7+ Betribssystem | Win7+ Betribssystem | Win7+ Betribssystem |
| Zuel vun den Axen | Äxten | 8 Achsen als Standard | 11 Achsen als Standard | 11 Achsen als Standard |
| Maschinn Dimensiounen (L×B×H) | mm | 3160×1440×2870 | 3370×1710×2650 | 3370×1900×2740 |
| Maschinngewiicht | kg | 6000 | 8000 | 8500 |
| Gesamtleistung | kw | 23,95 | 25,9 | 31.3 |
